Condizioni preliminari per l'esecuzione lavori

Al fine di ottimizzare i lavori di installazione di un controsoffitto, si consiglia di effettuare un sopralluogo del cantiere per assicurarsi circa:

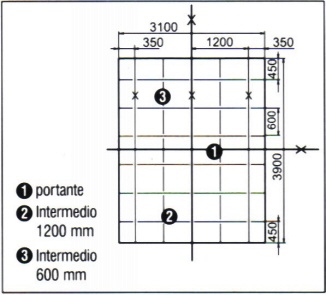

Fase 1

E' consigliabile elaborare un tracciato per ogni locale che verrà poi approvato dal cliente o dall'architetto. Il tracciato permetterà di stabilire con precisione la quantità dei prodotti necessari alla realizzazione del cantiere.

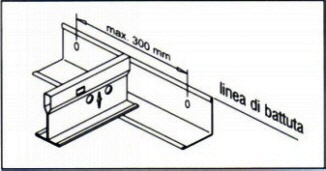

Fase 2

Partendo dal tracciato esistente, determinare il livello del controsoffitto finito più l'altezza dell'ala della cornice perimetrale utilizzata. Tracciare sulla battuta una linea corrispondente al punto alto della cornice perimetrale. Fissare tutte le cornice lungo la linea periferica del locale. Lo spazio tra i punti di fissaggio viene determinato dalla composizione del supporto e dal peso del controsoffitto. Esso non potrà eccedere i 300 mm.

Tracciare sul supporto alto e secondo il piano del vostro tracciato stabilito in fase preliminare, gli assi del locale oltre la posizione dei profili portanti e delle loro sospensioni. Secondo la composizione del supporto, adottare l'accessorio corrispondente (perno, raccordo, raccordo basculante, semi collare).

Preparare anticipatamente le barre filettate munite di una guida fissata con dado e controdado. Fissare quindi le sospensioni nei punti previsti. A questo punto verrà tracciata una linea parallela alla sospensione e perpendicolare al senso dei portanti ma allo stesso tempo allineata all'ultima asola dell'intermedio in corrispondenza della cornice.

Fase 3

Qualora fosse previsto l'utilizzo di sospensioni rapide, è necessario introdurre il gancio di aggrappo delle medesime nelle perforazioni del portante. Le sospensioni dovranno essere collocate nel punto più vicino alla verticale del portante. A questo punto è necessario portare la linea del portante fino al muro opposto. Gli agganci tra i portanti saranno a pressione senza l'utilizzo di utensili specifici. L'ultimo portante verrà quindi tagliato a misura e il pezzo di scarto verrà

Fase 4

Procedere con l'installazione degli intermedi lunghi che verranno collocati perpendicolarmente ai portanti ogni 600 mm qualora fosse richiesto un modulo 1200x600.Nel caso in cui fosse previsto un modulo 600x600 , verrà utilizzato anche l'intermedio corto in linea perpendicolare all'intermedio lungo. Il taglio degli intermedi corti o lunghi in corrispondenza della cornice verrà effettuato solo come ultima fase. A questo punto si potrà procedere con l'installazione dei pannelli che verranno appoggiati dall'alto alla struttura di sostegno. Qualora fosse richiesto per ragioni tecniche o di prevenzione al fuoco, è possibile collocare sul retro pannello dei cavalieri anti­sollevamento.

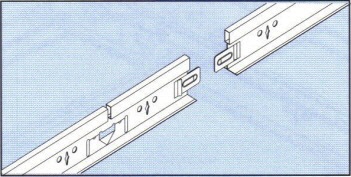

Illustrazione 1

II raccordo tra i portanti si effettua attraverso l'aggancio delle estremità assicurando così una connessione semplice e precisa, senza l'impiego di alcun utensile specifico. I portanti sono comunque sganciabili pur conservando la possibilità di riutilizzarli (vedi illustrazione 5).

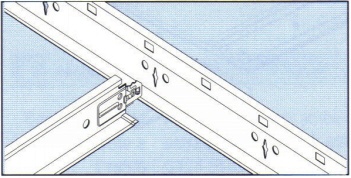

Illustrazione 2

Inserite l'intermedio nell'asola del portante effettuando una lieve pressione fino a quando udirete il "click" acustico. L'allineamento degli intermedi è automatico. L'aggancio dell'intermedio al portante è immediato, anche se avviene da un solo lato.

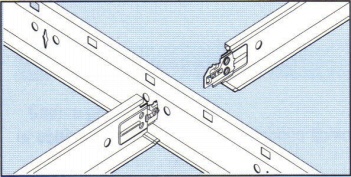

Illustrazione 3

II secondo intermedio sul lato opposto si inserisce nell'asola del portante producendo un "click" acustico. Il sistema consente che il posizionamento e l'allineamento del secondo intermedio siano automatici come per il primo. Nel momento in cui anche il secondo intermedio viene installato, le due clips sono perfettamente agganciate tra loro, garantendo così resistenza alla trazione e geometria di modulo.

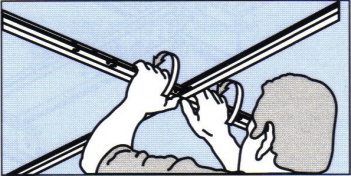

Illustrazione 4

Per sganciare l'intermedio è sufficiente afferrare il portante ed effettuare una rotazione in senso antiorario, mentre con i pollici si esercita una lieve pressione nel punto di intersezione tra portante e intermedio. Non occorre utilizzare utensili specifici. Successivamente lo sganciamento, né la clip DX né l'intermedio risulteranno danneggiati; essi potranno essere riutilizzati immediatamente.

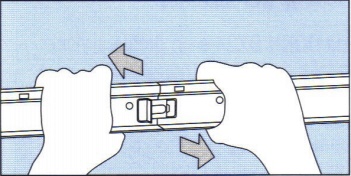

Illustrazione 5

Lo sganciamento dei portanti avviene effettuando un allontanamento dei due elementi su piano orizzontale. Non occorre utilizzare utensili specifici. Essi potranno essere riutilizzati senza danneggiamenti.

1. Verificare gli impianti tecnici che verranno alloggiati nel zona di plenum (corpi illuminanti, anti-incendio, climatizzatori ecc.). E' fatto frequente che essi vengano installati o disinstallati senza precauzioni compromettendo spesso il risultato finale del controsoffitto.

2. Il taglio dei profili deve essere eseguito a mezzo di cesoie specifiche, partendo dall'anima del profilo per finire con la bandella.

3. Il taglio dei pannelli nelle zone perimetrali dovrà avvenire come fase finale. E' inoltre richiesto prevedere un "gioco" di 5 mm tra la cornice perimetrale ed il pannello stesso.

4. In caso di passaggio di pilastri, sarà necessario sezionare il pannello in due pezzi e disporre quest'ultimi da una parte e dall'altra del pilastro stesso.

5. In caso di pannelli a semi-incasso, nei pannelli tagliati e in appoggio alla cornice perimetrale è consigliabile creare una linea anch'essa a semi-incasso.
