DONN VIC

Sistema primario bi-direzionale

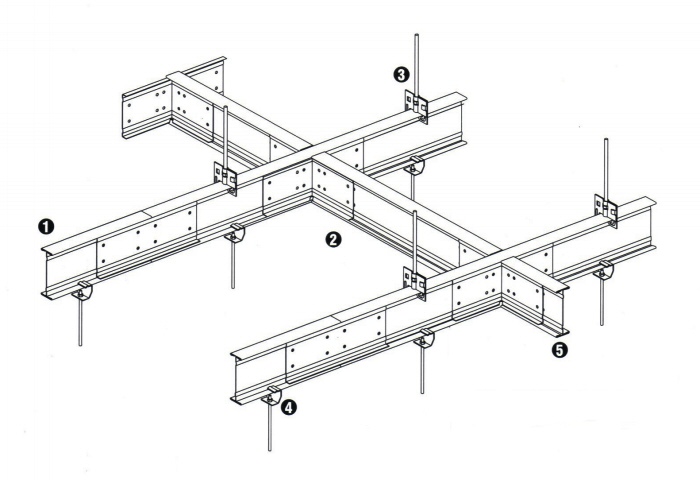

N° Descrizione Codice prodotto
1 Profilo a lunga portata VIC 120
2 Intermedio VIC 120
3 Sospensione PSF 160
4 Sospensione PSF 70
5 Squadra VIC 1220



Accessori VIC
Descrizione Codice prodotto Carico ammissibile Specifico per installazione su
Sospensione PSF 160 160 kg VIC 120
  PSF 70 70 kg VIC 40-50-80-88-500W e 800W
PSF 40 40 kg VIC 40-50-80-88-500W e 800W
  PSF 25 30 kg VIC 40-50-80-88-500W e 800W
Flange BD 4 - VIC 40
  BD 5 - VIC 50-500W
BD 8 - VIC 80-88-800W
Raccordi VIC 420 - VIC 40
VIC 520 - VIC 50-500W
  VIC 1810 - VIC 80-88-800W
VIC 1220 - VIC 120
Squadre VIC 410 - VIC 40
VIC 510 - VIC 50-500W
  VIC 1810 - VIC 80-88-800W
VIC 1210 - VIC 120
Fissaggi murali FM 40 - VIC 40-500W-80-88-800W e 120
Clip per distanziatore DE16 CV 1 - VIC 40-500-80-88-800 e 120
  CV 11 - VIC 40-500W-80-88-800W e 120
Elementi di fissaggio per cornice VIC 1230 - VIC 120



VIC 120/VIC1220 2 squadre per fissaggio perimetrale VIC 120/VIC1220 2 elementi di raccordo



Carichi ammissibili ripartiti per Kg/mq con interasse tra i VIC di 1 - 1,2 - 1,3 - 1,4 e 1,6 m
Sovrastruttura a sistemi di sospensione secondari DONN DX15-DX24-DX34-DX MERIDIAN-DX FINELINE

Fenomeni di freccia ammissibili max. 1/300e secondo normativa NF P68 203-1 e NF P 68 203-2 (rif. DTU 58-1)

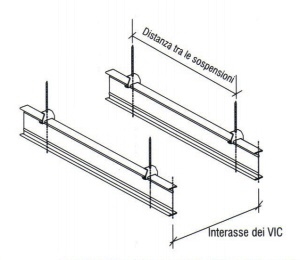

  Per interasse delle sospensioni
Barra anti-sbilanciameno DE16 1 barra 2 barre 3 barre
Distanza tra le sospensioni in metri 2.00 2.25 2.50 2.75 3.00 3.25 3.50 3.75 4.00 4.25 4.50 4.75 5.00 5.25 5.50 5.75 6.00 6.25 6.50
Interasse tra i VIC in metri
  1.0 23.0 16.5 12.0 9.0 7.0 5.5 4.0 - - - - - - - - - - - -
1.2 19.0 13.5 10.0 7.5 6.0 4.5 3.5 - - - - - - - - - - - -
VIC 40 1.3 17.5 12.5 9.0 6.5 5.5 4.0 3.0 - - - - - - - - - - - -
1.4 16.0 11.5 8.5 6.0 5.0 3.5 - - - - - - - - - - - - -
  1.6 14.0 9.0 6.5 5.0 4.0 3.0 - - - - - - - - - - - - -
1.0 30.0 21.0 16.0 12.0 9.0 7.0 5.5 4.5 - - - - - - - - - - -
  1.2 25.0 17.5 13.0 10.0 7.5 6.0 4.5 4.0 - - - - - - - - - - -
VIC 500W super bianco 1.3 23.0 16.0 12.0 9.0 7.0 5.5 4.0 3.5 - - - - - - - - - - -
  1.4 21.0 15.0 11.0 8.5 6.5 5.0 3.5 3.0 - - - - - - - - - - -
1.6 18.0 13.0 10.0 7.0 5.0 4.0 - - - - - - - - - - - - -
  1.0 35.0 25.0 18.5 14.0 10.5 8.5 6.5 5.5 4.5 - - - - - - - - - -
1.2 29.0 20.5 15.5 11.5 8.5 7.0 5.5 4.5 4.0 - - - - - - - - - -
VIC 50 1.3 27.0 19.0 14.0 10.5 8.0 6.5 5.0 4.0 3.5 - - - - - - - - - -
1.4 25.0 17.5 13.0 10.0 7.5 6.0 4.5 3.5 3.0 - - - - - - - - - -
  1.6 22.0 15.0 11.0 8.0 6.0 5.0 4.0 - - - - - - - - - - - -
1.0 + + + + 23.0 18.0 14.5 11.5 9.5 8.0 6.5 6.0 5.0 - - - - - -
  1.2 + + + + 19.0 15.0 12.0 9.5 8.0 7.0 5.5 5.0 4.0 - - - - - -
VIC 800 super bianco 1.3 + + + + 17.5 13.5 11.0 8.5 7.0 6.0 5.0 4.5 4.0 - - - - - -
1.4 + + + + 16.0 12.5 10.0 8.0 6.5 5.5 4.5 4.0 3.5 - - - - - -
1.6 + + + + 14.0 11.0 9.0 7.0 6.0 5.0 4.0 3.0 - - - - - - -
1.0 + + + + 25.0 21.0 17.0 13.5 11.5 9.5 8.0 7.0 6.0 - - - - - -
1.2 + + + + 22.0 17.5 14.0 11.0 9.5 8.0 6.5 6.0 5.0 - - - - - -
VIC 80 1.3 + + + + 20.0 16.0 13.0 10.0 8.5 7.0 6.0 5.5 4.5 - - - - - -
1.4 + + + + 19.0 15.0 12.0 9.0 8.0 6.5 5.5 5.0 4.0 - - - - - -
1.6 + + + + 16.0 13.0 10.0 8.0 7.0 6.0 5.0 4.0 3.0 - - - - - -
1.0 + + + + + + 20.0 18.5 16.0 13.0 11.0 9.5 8.0 - - - - - -
1.2 + + + + + + 16.5 15.0 13.0 10.5 9.0 8.0 6.5 - - - - - -
VIC 88 1.3 + + + + + + 15.0 14.0 12.0 10.0 8.0 7.0 6.0 - - - - - -
1.4 + + + + + + 14.0 13.0 11.5 9.0 7.5 6.5 5.5 - - - - - -
1.6 + + + + + + 12.0 11.0 10.0 7.5 6.5 5.5 4.5 - - - - - -
1.0 + + + + + + + + + 35.0 29.5 25.0 21.5 19.0 16.0 14.0 12.5 11.0 9.5
1.2 + + + + + + + + + 29.0 24.5 20.5 18.0 16.0 13.5 11.5 10.5 9.0 7.5
VIC 120 1.3 + + + + + + + + + 26.5 22.5 19.0 16.5 14.5 12.5 10.5 9.5 8.5 7.0
1.4 + + + + + + + + + 25.0 21.0 17.5 15.5 13.5 11.5 10.0 8.0 7.0 6.5
  1.6 + + + + + + + + + + 18.0 15.0 13.0 11.0 10.0 8.0 7.0 6.5 5.5



Come utilizzare la tabella di pre-calcolo: Quale carico è consentito tra i sistemi VIC ipotizzando una distanza tra i punti di sospensione pari a 4,50 mt e un'interasse di 1,20 mt? Utilizzare la colonna contrassegnata da 4,5 mt (distanza tra le sospensioni in mt) scendendo fino all'intersezione del valore 1,20 mt (interasse tra i VIC in mt) = VIC800W = 5,5 kg/mq VIC80 = 6,5 kg/mq VIC88 = 9 kg/mq VIC120 = 24,5 kg/mq.

L'interasse di 1,2 mt è quello più frequentemente utilizzato per la creazione di sovrastrutture a sistemi di sospensione secondari come DX15-DX24-DX35-MERIDIAN e FINELINE.

- Impiego non consentito.

+ Occorrerebbero studi specifici e prove empiriche sui valori di carico (si raccomanda di consultare l'Ufficio Tecnico USG).
